Beschreibung

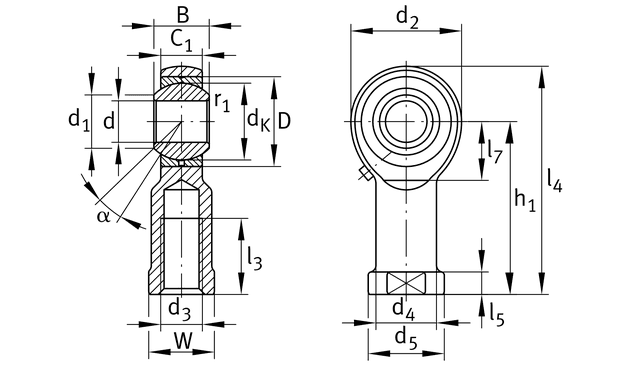

Rod end with internal thread, right hand thread, requiring maintenance, DIN ISO 12240-4. dimension series K, type F, open design
INA
GIKR16-PB
Gelenkköpfe
⌀16 × 32 mm
od EUR 40,04z VAT
netto EUR 33,65 · cena detaliczna
EUR 53,40−25%
GIKR16-PB—
EUR 53,40
EUR 40,04Günstiger bei größeren Mengen
| ab 10 Stk. | EUR 43,97 | −2% |
| ab 20 Stk. | EUR 42,17 | −6% |
| ab 50 Stk. | EUR 43,07 | −4% |
Letzte Stücke (5)Versand in 24 h
Versand in 24 h aus eigenem Lager
Symbol (SKU)GIKR16-PB#N1
EAN4012802526066
Wymiary⌀16 × 32 mm
Masa246 g
Kaufen Sie als Unternehmen?
Ein Firmenkonto bietet Nettopreise, Mengenstaffeln, Zahlungsziel und Bestellung aus einer Bezeichnungsliste.
Firmenkonto eröffnen →Technische Daten
46 ParameterIdentifikation
- Hersteller
- INA
- Art
- Gelenkköpfe
- Sachnummer (SKU)
- GIKR16-PB#N1
- EAN
- 4012802526066
Abmessungen
- Bohrung d
- 16 mm
- Außendurchmesser D
- 32 mm
- Masse
- 246 g
Tragzahlen und Betrieb
- Dynamische Tragzahl C
- 21400 N
- Statische Tragzahl C₀
- 45300 N
- Dichtung
- Without
Vollständige Herstellerspezifikation36 Parameter · aufklappen
- Ball diameter
- 28.575 mm
- Bore diameter bearing, lower tolerance
- 0.0 mm
- Bore diameter bearing, tolerance
- H7
- Bore diameter bearing, upper tolerance
- 0.018 mm
- Clampable
- Not clampable
- Distance drilling with/shaft start
- 23.0 mm
- Edge Spacing
- 0.3 mm
- Length rod end shank
- 8.0 mm
- Lubrication nipple
- DIN71412-AS6 (tapered grease nipple)
- Maintenance
- Maintenance required
- Mounting
- Internal thread
- Operating temperature max.
- 250.0 °C
- Operating temperature min.
- -60.0 °C
- Outer eye diameter
- 42.0 mm
- Outer flange diameter inner ring
- 19.3 mm
- PFAS
- nein
- Radial Clearance
- 0 - 0,035
- Radial clearance, maximum
- 0.035 mm
- Radial clearance, minimum
- 0.0 mm
- REACH
- REACH conform
- RoHS
- RoHS compliant
- Sealing
- Without
- Shank diameter
- 22.0 mm
- Shank diameter, large
- 28.0 mm
- Shank Length Internal thread head
- 64.0 mm
- Slotted
- No
- Thread length Internal thread
- 28.0 mm
- Thread Pitch
- Right-hand thread
- Thread size
- M16
- Tilt angle
- 15.0 °
- Total length internal thread head
- 85.0 mm
- Width Across Flat
- 22.0 mm
- Width inner ring
- 21.0 mm
- Width inner ring, lower tolerance
- -0.12 mm
- Width inner ring, upper tolerance
- 0.0 mm
- Width of the rod end
- 15.0 mm
