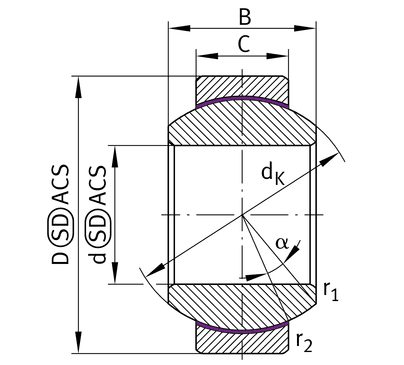

Rysunek techniczny
Rysunek techniczny 2

Opis

Radial spherical plain bearing, bezobsługowe, sliding layer: PTFE composite, inner ring curved surface with hard chromium coating, DIN ISO 12240-1, dimension series G, wykonanie otwarte

Część określeń w oryginalnym brzmieniu producenta.

INA

GE10-FW

Przeguby ślizgowe

⌀10 × 22 mm

od PLN 111,73z VAT

netto PLN 90,84 · cena detaliczna

PLN 119,13−6%

GE10-FW—

PLN 119,13

PLN 111,73

Taniej przy większej ilości

od 10 szt.PLN 94,91−2%
od 50 szt.PLN 92,98−4%
od 150 szt.PLN 92,01−5%
Ostatnie sztuki (3)wysyłka w 24 h

Wysyłka w 24 h z własnego magazynu

Symbol (SKU)GE10-FW#N1
EAN4012802531176
Wymiary⌀10 × 22 mm
Masa20 g

Kupujesz na firmę?

Konto firmowe daje ceny netto, progi ilościowe, odroczony termin płatności i zamawianie z listy symboli.

Załóż konto firmowe →

Dane techniczne

39 parametrów
Karta katalogowa (PDF)Pełna specyfikacja producenta — rysunek, wymiary, tolerancje.

Identyfikacja

Producent
INA
Typ
Przeguby ślizgowe
Symbol (SKU)
GE10-FW#N1
EAN
4012802531176

Wymiary

Średnica wewnętrzna d
10 mm
Średnica zewnętrzna D
22 mm
Masa
20 g

Nośność i praca

Nośność dynamiczna C
11300 N
Nośność statyczna C₀
28400 N
Uszczelnienie
Without
Pełna specyfikacja producenta29 parametrów · rozwiń
Ball diameter
18.0 mm
Bore diameter bearing, lower tolerance
-0.008 mm
Bore diameter bearing, upper tolerance
0.0 mm
Bore lining
Without
Coating
Without
Connection measurement, inner ring
13.4 mm
Edge Spacing
0.3 mm
Fabric
PTFE-composite
Housing Connection Diameter
17.5 mm
Maintenance
Maintenance free
Material
Steel
Operating temperature max.
200.0 °C
Operating temperature min.
-50.0 °C
Outside diameter, lower tolerance
-0.009 mm
Outside diameter, upper tolerance
0.0 mm
PFAS
ja
Radial Clearance
0 - 0,032
Radial clearance, maximum
0.032 mm
Radial clearance, minimum
0.0 mm
REACH
REACH conform
RoHS
RoHS compliant
Sealing
Without
Tilt angle
18.0 °
Width inner ring
12.0 mm
Width inner ring, lower tolerance
-0.12 mm
Width inner ring, upper tolerance
0.0 mm
Width Outer ring
7.0 mm
Width outer ring, lower tolerance
-0.24 mm
Width outer ring, upper tolerance
0.0 mm
